CAD齒輪繪畫工具(CAD齒輪插件)2015最新版

CAD齒輪繪畫工具(cad齒輪插件)可在CAD中快速生成需要的齒輪圖形，非常方便！
安裝方法：
1、解壓上述下載文件，文件名稱為 GEARM.LSP；
2、將GEARM.LSP文件復制到cad安裝目錄下的support文件夾中；
3、打開cad，工具——加載應用程序——選擇GEARM.LSP，單擊加載即可。

使用方法：

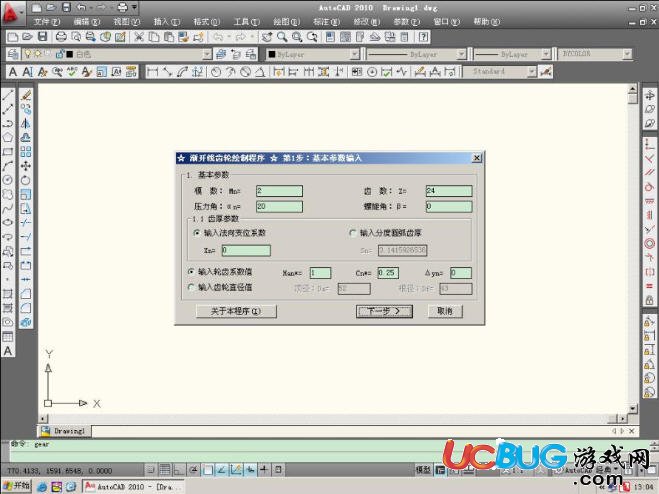

1、在屏幕右下方輸入命令GEAR
2、Number of teeth（24）：24 輸入齒輪齒的個數
3、gear modulus（0.4）： 0.4 輸入齒輪模數
4、pressure angle（20）： 20 輸入壓力角
5、number of points on curve（10）:10 輸入曲線上的點的數目
6、center of gear： 鼠標點擊齒輪中心點
此時屏幕已出現部分齒輪
7、finish of gear？（Y）：Y
總結：
看到這里，大家在proe畫齒輪多復雜，何不用CAD先做好平面圖，然后導入到proe中，然后進行拉伸即可。
