臭豆腐工具箱CATIA版v0.53s免費版

臭豆腐工具箱CATIA版是一款廣受歡迎的CATIA宏命令集工具， 包含了零件轉產品， 批量重命名， 導出BOM到Excel，自動投圖， 生成加工單等VBA效率工具。

使用方法

1、如何添加【臭豆腐工具箱】至CATIA工具條?

答：->加載CDF_Toolkit_Vxxx。catv ba庫文件

->新建自定義工具條

->將庫文件中的宏命令拖曳至自定義工具條

請參看隨壓縮包自帶的視頻教程 如何將宏命令添加至CATIA工具條。vwm

注意：在零件設計、裝配設計、工程制圖 模塊應當分別添加一次

2、我可以修改【新建圖紙…】的圖框格式嗎?

答：可以。修改。。\CDF_Toolkit_CATIA\Template目錄下的CATDrawing文件，但不要改文件名。

由于程序會更新標題欄中的圖樣名稱\圖樣代號\比例\重量\材料五處，除了帶括號的五處不可刪除，你可以修改模板的任何圖元，包括刪除、添加、修改任何你需要的文字和圖形。你也可以隱藏和移動帶括號的五處，以及修改字體字號。

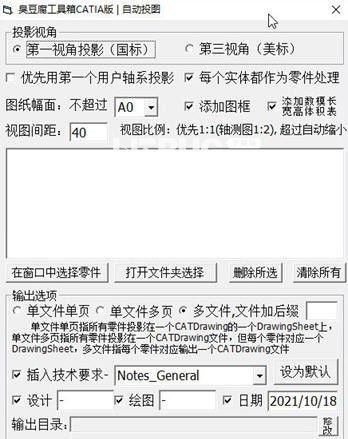

3、【自動投圖】可以根據零件大小自動選擇合適的圖框嗎?

答：可以，選擇圖紙幅面不超過A0/A1/A2/A3/A4， 并定義視圖之間的間距后，程序?qū)⒆詣佑嬎愫线m的圖幅。如果按1:1投影超過了你選擇的最大圖幅，則程序自動按國標推薦的比例自動縮小，如果按1:1投影并沒有超過選定的最大圖幅，則按1:1使用較小的圖幅。
