DPlot Jr(圖形處理軟件)v2.3.5.3免費版

DPlot Jr是一款適用于科學研究及專業技術人員的專業圖形處理軟件，能夠幫助用戶進行2維和3維數據顯示以及簡單處理操作，界面簡潔直觀，能夠可以提供直觀的數據信息。

基本簡介

DPlot Jr以多種不同的格式顯示和處理來自各種來源的二維和三維數據。盡管面向科學家、工程師和其他技術領域，但DPlot的簡單界面將吸引任何對創建三維數據的X-Y圖和/或等高線圖感興趣的人。

常見問題

1.我可以繪制多少個數據點？

我們經常使用包含幾條曲線和每條曲線200萬或更多點的圖。實際的限制是由最大的連續空閑內存塊決定的(通常小于2Gb減去DPlot的scode+資源和任何已加載的動態鏈接庫的開銷)。在大多數系統上(有足夠的內存和/或虛擬內存)，您將被限制在大約7000萬到9000萬點之間。

2.如何將我的CSV(逗號分隔值)數據導入到DPlot中？

如果您的文件是第一列中具有X值的XY數據，并且所有后續列都是分離曲線的Y值，您可以將您的csv文件拖放到DPlot上，它將正確解釋它們，包括(如果存在)標題和軸標簽(對于單個曲線)或多條曲線的圖例條目。當然，也可以使用文件% 3打開菜單命令打開CSV文件(選擇多列文件類型)。DPlot支持3D (X，Y，Z)數據，并且支持XY數據，還允許您指定要繪制哪些列，哪些列是X，或者指定數據是交替的X，Y列，而不是X，Y，Y，Y。“CSV”在這種情況下實際上有點誤導，因?yàn)镈Plot還允許制表符或空格分隔的列。DPlot還允許您將數據保存到一個可由微軟Excel直接讀取的CSV文件中。

3.如何改變坐標軸的方向？

通常，線性或?qū)?shù)的比例從左到右(或從下到上)增加。可以通過選擇范圍/間隔/大小上的命令選擇菜單，并選中“指定范圍”下面適當?shù)?ldquo;反轉”復選框。例如，如果您在X軸上的對數刻度通常從左邊的1延伸到右邊的1000，選中“反轉X”將范圍更改為左邊的1000，右邊的1。

對于3D數據，您可以通過為適當?shù)妮S指定負比例因子來獲得類似的結果輪廓選項(對于曲面圖)或散點圖選項(對于3D散點圖)下的命令選擇菜單。

4.如何創建散點圖？

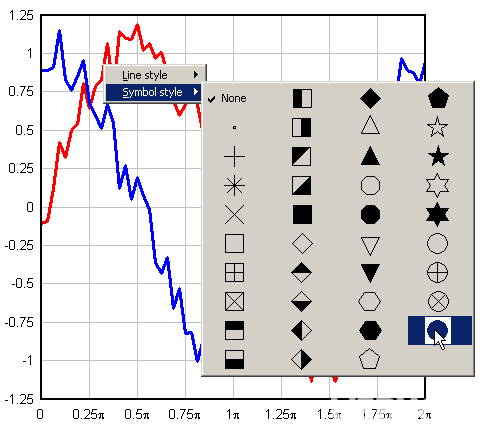

在這種情況下，“散點圖”是指每個數據點的符號，并且沒有連接數據點的線段。右鍵單擊曲線，選擇S符號樣式，然后單擊所需的符號樣式:

再次右鍵單擊曲線，選擇L線條樣式，然后選擇“None”。

對每條曲線重復上述步驟。如果您有一條或兩條以上的曲線，您可能更喜歡選擇符號/線條樣式上的命令選擇菜單。對于所有曲線，選擇“0 -無”作為線型，并選擇要用于每條曲線的符號類型。這符號/線條樣式對話框也用于設置符號的大小和頻率。
