蒸汽管網水力計算v1.0免費版

蒸汽管網水力計算軟件，輸入熱源壓力、溫度、用戶編號、用戶負荷、管段長度，可自動尋找最遠用戶，計算個各支管流量、自動累加主管流量，根據允許壓降自動選擇管徑，計算各節點蒸汽壓力，溫度、管段熱損失、蒸汽比容等。

使用方法

雙擊 QWJS7.EXE 將出現“汽網水力計算”的界面，再按下列步驟操作：

a. 先執行“填寫數據”，系統將提示“輸入文件名”

如輸入的文件名已存在，則程序先讀入該文件，將文件中的值作為卻省值，用戶可在此基礎上修改，如輸入的文件名已存在，但此文件不是水力計算的數據文件，程序讀入該文件時可能出錯，此時應換一個文件名。

輸入的文件名如沒有后綴，系統將自動加上.txt的后綴，然后，系統將提示你輸入下列數據：

熱源壓力， 溫度 ，局部阻力折算系數

節點數， 管道數

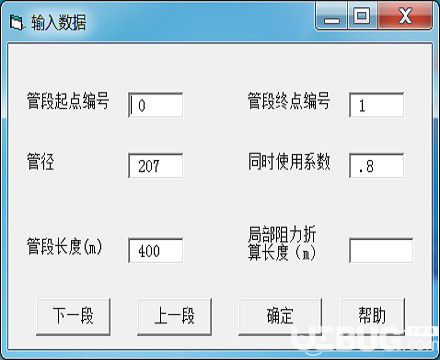

第一根管道管徑，同時使用系數，長度，局部阻力當量長度，起始節點，終止節點

第二根管道管徑，同時使用系數，長度，局部阻力當量長度，起始節點，終止節點

節點編號，相應的節點負荷(t/h)

節點編號，相應的節點負荷(t/h)…

對于已知管徑的管道(原有管道)要填其公稱管徑;對于未知待求的管徑，填0;對于已知管徑的管道系統將按其管徑進行水力計算;對于未知待求的管徑的管道，系統將進行自動選擇管徑。

節點編號規定：熱源編號一定為0，其它節點可是任意編寫(只能是數字)，建議，先編主管，后編支管;開頭所填的節點數是包括主熱源在內的所有節點。

節點負荷：指流出要計算的管網的負荷，也即用戶負荷，不包括從主管流向支管的負荷。

同時使用系數：當輸入的節點負荷為各用戶的最大負荷時，計算管道時應考慮同時使用系數，對于只連接一個用戶的支管來說，該系數等于1，對于總管來說，該系數應小于1。

管段的局部阻力當量長度可按實際情況填寫，也可以填為0，當管段的局部阻力當量長度填0時，該管段的局部阻力折算長度按開頭填寫的局部阻力折算系數自動計算，所以，局部阻力折算系數應填管網中大部分管道所取的局部阻力折算系數，這樣，大部分管段的局部阻力當量長度就不用一一算出，直接填0 即可。

如果用戶想對本剛才填入的數據進行修改，可點取“修改數據”按鈕，然后，選取文件名，進行修改。

b. 執行“運行”

系統將提示輸入數據文件名：此時你輸入剛才編寫好的數據文件名;

c.計算結果形成“數據文件名_out.txt”的文件，用戶可用記事本打開，如想加上表格，可用Excel打開此文件，機器會自動加上表格，或者把數據粘貼到word文檔中，選中要插入表格的數據，插上表格。

計算結果中，管段流量 流速有正負之分，如介質是從節點1流到2，則從節點1到2流速為正，從節點2到1，流速為負。

計算結果除形成結果文件外，還將計算得出的管徑替換原始數據中管徑為0的數值，然后形成一個名為“文件名+#.txt”的文件，如用戶對計算結果不滿意，可調整該文件中的管徑，然后，以此文件作為原始數據文件，重新運行。
