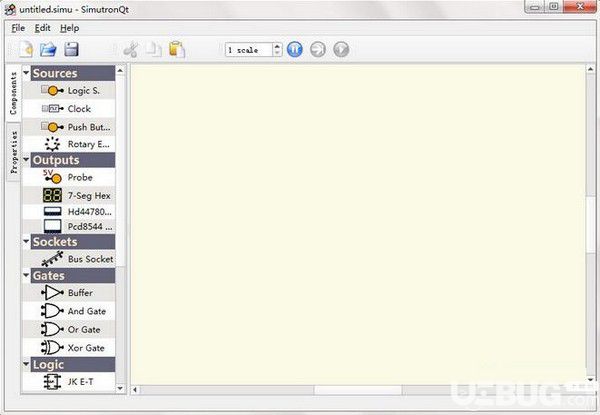

SimutronQt(電路模擬器)v1.0.1免費版

SimutronQt是一款電路模擬器，為用戶提供了各種設計電路的元件，包括電阻器、電容器、電感器等，用戶能夠在建立電路之前通過開發者提供的幾個例子了解軟件的電路圖和元件使用方式。

軟件特色

libsimavr模擬器的GUI包裝器。

使用原理圖捕獲來定義模擬硬件配置。

連接/斷開主機PTY設備到模擬單片機的UART。

連接/斷開遠程GDB調試會話(充當GDB后端)

SimutronQt官方版將信號記錄到vcd文件中，以使用gtkwave(邏輯解析器)查看它

各種部件的集合，如LCD和組合邏輯。

使用方法

1. 用虛擬器件在工作區建立電路;

2.選定元件的模式、參數值和標號;

3.連接信號源等虛擬儀器;

4. 選擇分析功能和參數;

5.激活電路進行仿真;

6.保存電路圖和仿真結果。

注意事項

1、SimutronQt版本的功能目前還會繼續完善

2、提供新的Hd44780 LCD型號組件

3、在控制的時候可以通過And Gate，Or Gate執行電路

4、Logic就是邏輯控制

5、也提供了7-seg Hex的方式管理電路

6、電壓是可以自動選擇的
