CPFD Barracuda VR(流體動力學模擬軟件)v17.3.1破解版

CPFD Barracuda VR 17是由CPFD軟件有限責任公司開發的一款流體動力學模擬軟件，專為工業規模流化床反應器(FBR)的工程而設計，不僅可以計算GPU上的體積平均化學成分，還進一步提高了加速和易用性，允許用戶通過增強的項目設置和修改，更快速，更輕松地模擬復雜系統。CPFD Barracuda VR可以在軟件構建分析環境，可以制作分析模式以及分析動畫，通過仿真模擬流體運動的方式以及流體顆粒的變化可以讓工程師在開發新設備以及新管道的獲得參考數據，軟件提供豐富的數據分析功能，可以借助軟件的求解器計算數據，支持平均數據查看，支持二維數據查看，支持瞬態數據查看;它可以很精準的模擬出流動的效果，在工業方面應用非常廣泛，可以解決諸多技術難題，不管多么復雜的系統，都能完美仿真。Virtual ReactorTM采用易于使用的圖形用戶界面(GUI)，通過對非反應和反應氣體粒子動力學的高效建模，其基于物理的仿真技術可提供關鍵過程性能信息，支持關鍵設計和運營決策 – 通過提高設備性能，幫助工程師提高FBR的可靠性，降低保修風險和返工，提高產量，降低運營成本和提供競爭優勢。該軟件可以在更短的時間內進行更高級的分析，可以優化工廠的狀況并改善反應堆的性能，而且，它的建模方法也得到了改進，以便更容易為系統創建任意約束，并且對于流體特性(例如動能和溫度)，建模容量已增加，可以讓從事氣體流體開發的工業家使用該軟件進行高級分析和虛擬建模。

安裝破解教程

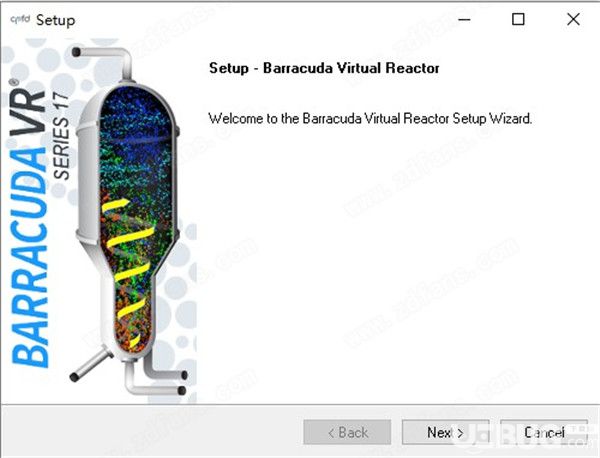

1、下載安裝包，解壓縮并運行安裝，點擊Next下一步

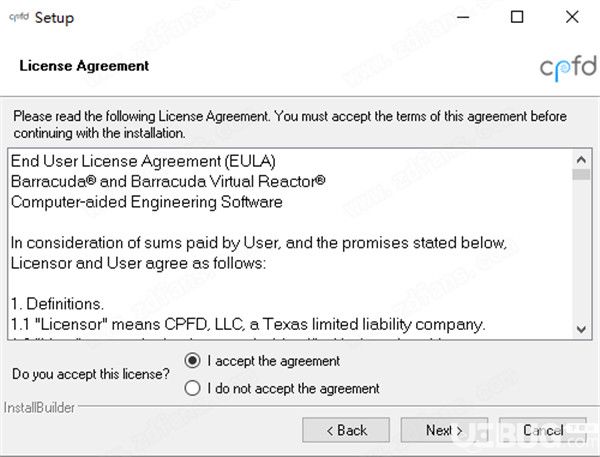

2、閱讀軟件協議，勾選我接受協議

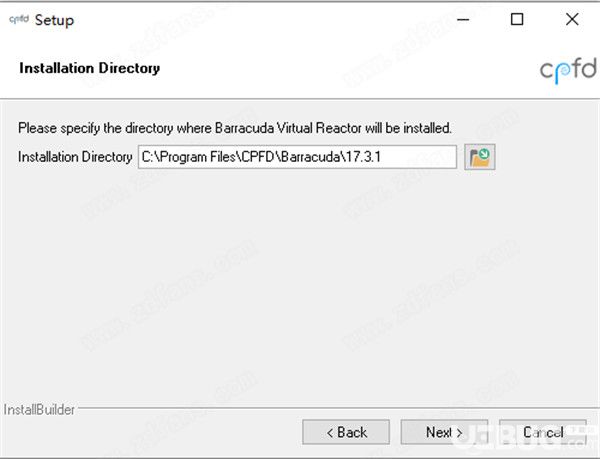

3、選擇軟件安裝位置，可自行更換安裝路徑

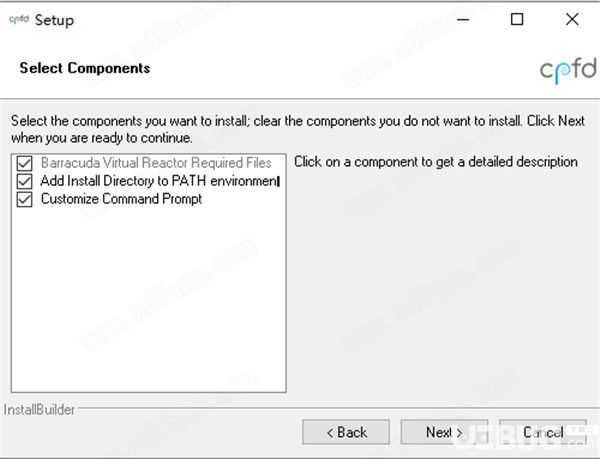

4、選擇需要安裝的組件，默認勾選即可

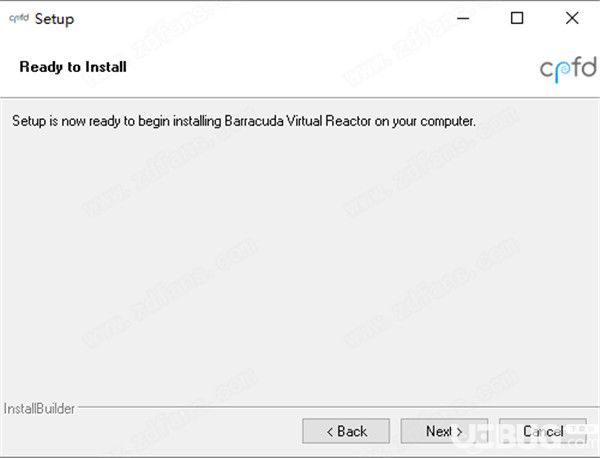

5、一切準備就緒，點擊Next開始安裝

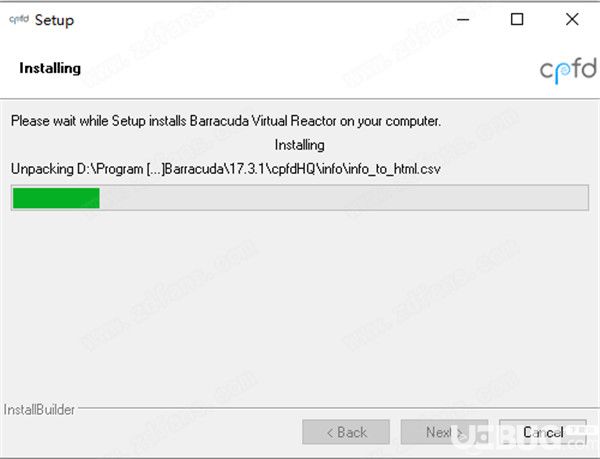

6、正在安裝中，請稍等一會

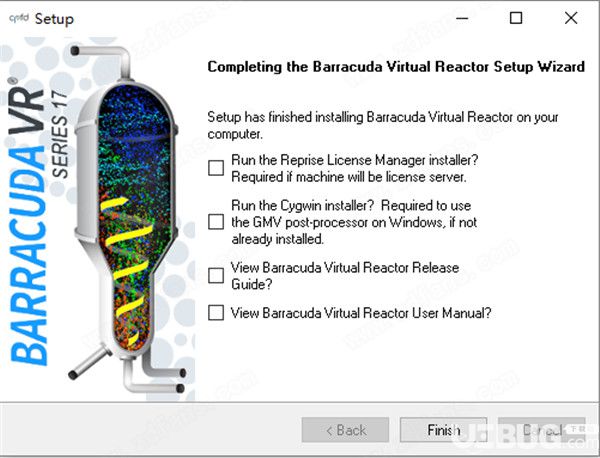

7、安裝成功，將安裝Reprise License Manager的勾選去掉，點擊Finish退出軟件安裝向?qū)?/p>

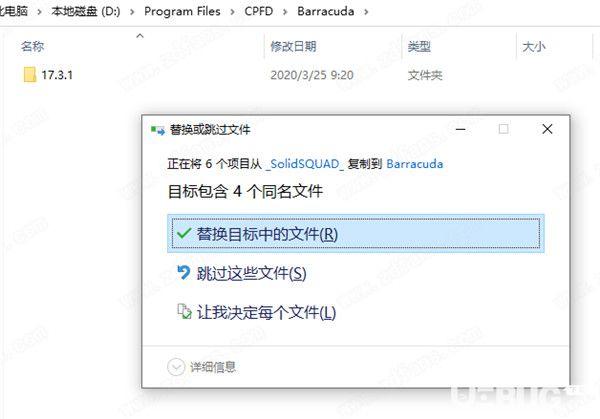

8、先不要運行軟件，將17.3.1文件夾復制到軟件安裝目錄下替換原文件夾

注：默認路徑C:\Program Files\CPFD\Barracuda

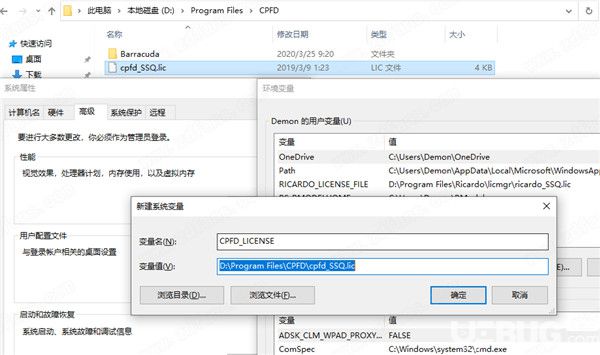

9、將“CPFD_SSQ.lic”復制到軟件目錄下，創建系統環境變量，指向CPFD_SSQ.lic的CPFD_許可證

變量名 ：CPFD_LICENSE

變量值：指向CPFD_SSQ.lic許可證文件

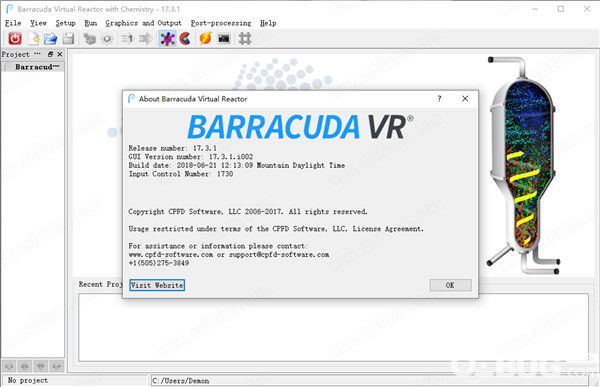

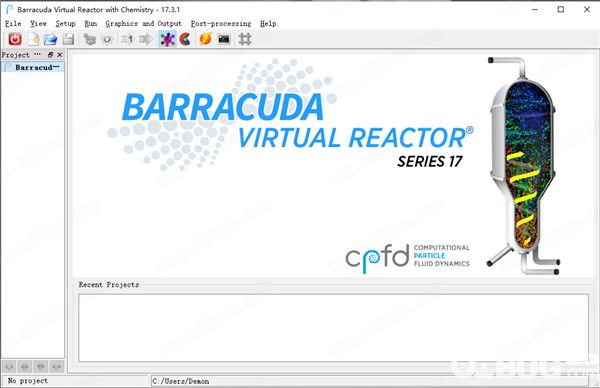

10、安裝破解完成，運行軟件即可免費使用了

功能介紹

1、粒子 – 流體動力學的有效建模

Barracuda技術采用最先進的專有數值方法 – 三維多相粒子(3D-MP-PIC) – 用于氣體 – 顆粒流的CFD模擬，包括緊密的流體 – 顆粒耦合和詳細考慮熱物理和反應化學。

2、3D CAD導入和網格生成

CPFD Barracuda VR 17支持行業標準的STL文件格式，可從各種CAD實體建模工具中進行3D幾何導入 – 在當今的多CAD環境中提供高效的工作流程。使用CAD幾何體，內置有限體積法(FVM)網格生成工具可生成高質量的網格 – 確保計算穩健且高效的模擬。

3、氣體和顆粒材料特性

虛擬反應器求解器考慮用于計算質量，動量和能量方程的所有材料屬性，例如，分子量，粘度，溫度依賴的熱容表達，形成熱和熱導率。

4、任何PSD的多組分粒子

顆?？梢杂啥喾N固體組分組成，這使得能夠研究工業上感興趣的顆粒反應，

5、邊界條件的模型初始化與控制

成功建模工業規模FBR的一個關鍵方面是模型初始化和控制跨模型邊界通量平面的壓力和通量。

6、氣相和固相中的化學反應

Barracuda Virtual Reactor中的附加化學模塊提供了多種方法，用于在模型中包括反應化學，相變或吸附處理。這些過程與許多反應器系統中的流體動力學和傳熱密切相關，并且是完整流化床模型的重要組成部分

7、仿真結果的可視化與分析

提供各種圖形，圖表和工具，用于創建圖像和動畫以及與EnSight®后處理軟件的互操作性 – 有助于全面評估和共享模擬結果并比較多次模擬的結果。

軟件特色

1、體積平均化學的GPU計算：Virtual Reactor現在可以計算GPU上的體積平均化學成分。 時序測試表明，與以前的版本相比，速度顯著提高。

2、用戶定義的化學反應速率系數：用戶能夠以非常強大的新方式定義反應速率系數，增加了很大程度的靈活性和可用于速率系數的新變量，包括時間，位置，粒子停留時間，相對速度和雷諾數。

3、在內部通量平面輸出原始粒子數據：此功能以前僅在邊界條件通量平面上可用，此功能可將原始粒子數據的輸出擴展到內部通量平面。

4、CPFD Barracuda VR 17通過這些功能和其他增強功能，CPFD軟件不斷提高虛擬反應器的速度，功能和易用性。我們承諾幫助工程師應對設計，故障排除和優化流化床反應器和其他工業氣固系統性能的挑戰。

技術范圍1、工業規模的單位，例如，長度為10米的單位

2、三維物理模型，具有瞬態到穩定的“時間平均”解決方案

3、流體流動現象，完全耦合到

4、所有“稀釋到密集”狀態的顆粒 - 固體現象

5、使氣態和顆粒固體材料發生化學反應

6、后處理能夠快速，清晰地開發解決方案

7、通過大規模實驗和工業單位驗證

使用說明

1、設置網格窗口

設置網格窗口提供了創建虛擬反應器網格的界面- 從導入STL文件到最終查看生成的網格 - 如圖3.2所示。大多數“設置網格”窗口空間專用于網格視圖窗格，但也包含“ 幾何”選項卡，“ 擋板”選項卡，“ 網格控件”選項卡和“ 網格線”選項卡。這些選項卡存在于GUI內的單獨面板上，用戶可以隱藏這些面板以增加網格查看區域?？梢酝ㄟ^(guò)單擊設置網格窗口右上角的Docks按鈕來管理這些面板的顯示。

2、導入現有網格

“ 設置網格”窗口頂部的“導入網格”按鈕允許從另一個項目文件導入與網格相關的信息。單擊“導入網格”按鈕時，將引發一個文件對話框，用于選擇應從中導入新網格的項目文件?？梢赃x擇網格線，主STL幾何文件和/或擋板STL幾何文件的任意組合以進行導入。使用“導入網格”所做的任何更改都可以通過使用“設置網格”窗口頂部的“ 撤消”按鈕來撤消。

3、網格視圖窗格

“設置網格”窗口包含三個顯示模型幾何的視圖窗格; 顯示主要和次要網格線的當前位置; 提供添加，移動和刪除主要網格線的界面; 并有助于調整模型中的小網格線間距。三維幾何在視圖窗格中顯示為xy，xz和yz平面上的二維投影; 這樣做的好處是可以一起查看平面中的所有STL線，這可以很好地理解網格線放置將如何影響所有深度的模型。

當鼠標在三個視圖窗格中的每一個內移動時，顯示了顯示當前鼠標位置的xyz或ijk坐標值的工具提示。這允許用戶通過將鼠標移動到所需位置并記錄坐標值來確定模型中任何特征的xyz或ijk值。可以在“ 網格控制”選項卡中設置顯示單位，工具提示位置和工具提示類型(xyz或ijk)。

通過向左或向右拖動窗格分隔條，可以單獨調整每個視圖窗格的大小。在每個視圖窗格中，可以平移和縮放模型幾何體，以便獲得最方便的視角。通過按住鼠標中鍵并沿所需方向“拖動”幾何圖形，可以向左，向右，向上和向下平移網格視圖。箭頭鍵，Up，Down，Left，和Right也可用于平移網格視圖。對于帶滾輪的鼠標，通?？梢园聪聺L輪本身，就好像它是一個按鈕; 在這些鼠標中，按下滾輪相當于使用鼠標中鍵?？梢酝ㄟ^(guò)按住右側來放大幾何體鼠標按鈕向下并向上移動鼠標。用戶可以通過握住縮小的幾何形狀的右鼠標按鈕和向下移動鼠標。鼠標的滾輪也可以放大和縮小，鍵和。通過旋轉滾輪進行縮放時，縮放中心位于鼠標光標位置; 對于其他縮放方法，縮放中心是視圖窗格的左下角。

4、添加STL文件

通過單擊“ 添加幾何體”，然后從顯示的文件對話框中選擇一個STL文件，可以將新的STL文件添加到幾何體中。在項目目錄之外選擇的STL文件將由Virtual Reactor復制到項目目錄中。

5、刪除STL文件

通過從列表中選擇STL文件并單擊“ 刪除幾何”，可以從文件列表中刪除STL文件。從文件列表中刪除的STL文件僅從Virtual Reactor模型中刪除，不會從項目目錄中刪除。

6、查看STL屬性

雙擊列表中的文件名可以查看STL文件信息。這將引發一個對話框，顯示STL文件編碼，圖形的x，y和z范圍以及三角形面的數量。

7、設置STL單位

在將STL文件添加到模型之后，必須設置STL文件的維度單位，因?yàn)樵撔畔⒉话赟TL文件本身中。可以通過從“ 網格控制”選項卡上的“ STL單元”下拉列表中選擇單位來設置STL文件的單位。公制和英制單位均可用：米，厘米，毫米，碼，英尺，英寸。

8、修改STL文件

如果需要對STL文件進行基本轉換，則可以在將STL文件添加到Virtual Reactor模型之前使用Virtual Reactor中的ScaleSTL實用程序完成此操作。

9、繪圖選項

繪圖選項部分包含控制用戶與設置網格視圖窗格交互方式的設置。

移動/刪除行的鼠標容差在設置網格視圖窗格中選擇行以進行移動或刪除時，鼠標容差控制所需的精度。較低的公差值將要求用戶更靠近鼠標點擊以選擇一條線，而較高的值將放寬此要求但可能導致周圍線條的意外移動或刪除。Virtual Reactor中的默認值為0.04。

剔除三角形法線的容差 此值控制網格控件菜單上的“ 隱藏后三角形”和“ 隱藏前三角形”復選框?qū)㈦[藏哪些三角形。 較低的公差值將導致隱藏更多三角形。Virtual Reactor中的默認值為0.2。

網格線和STL線 的像素寬度所有網格線和STL線的像素寬度決定了線在設置網格視圖窗格中的顯示厚度。默認設置用于顯示寬度為2的主要網格線和要顯示寬度為1的所有其他線。在某些情況下，將STL線的像素寬度設置為2或3以區分可能會有所幫助來自網格線的STL線。

線條顏色可以通過單擊線條類型按鈕來設置視圖窗格中所有線條類型的線條顏色的顯示，這將引發用于設置顏色的顏色編輯器對話框

顏色選擇對話框，用于設置設置網格視圖窗格中顯示的線條顏色

10、子集滑塊

子集滑塊將顯示的STL行限制為最小值和最大值 XX， ÿÿ，和 ??方向?？梢酝ㄟ^(guò)使用鼠標將滑塊拖動到所需的量或直接鍵入最小值和最大值來設置每個方向的子集值。設置值后，行將顯示在視圖窗格中，顯示子集最小值和最大值的位置。通過單擊界面左側的“重置子集”按鈕，可以將子集滑塊重置為模型的范圍。
