鴻業工業總圖設計軟件v9.0免費版

鴻業工業總圖設計軟件旨在為總圖運輸設計部門提供一套完整、智能化、自動化的解決方案，內容覆蓋總圖運輸專業設計的各個層面。具有方便快捷的繪圖、計算工具。能夠輔助設計人員進行地形處理、土方計算、道路設計、總平面設計、鐵路路線設計、管線綜合、場地豎向、綠化布置、統計出表、效果圖制作等工作。

鴻業工業總圖設計軟件最新版本依托Civil 3D平臺，地形數據完全基于真實三維數據，在三維地形數據的計算、三維地形模擬、場地放坡、特殊地形的處理、道路設計、管線設計等方面，有更加準確和直觀的表現。并充分考慮了設計人員面對條件圖的復雜性，以及頻繁地調整設計數據的情況，結合設計人員的設計習慣，完全實現圖面和數據的自動關聯、自動更新，在操作簡便性方面有顯著提高。

支持平臺

本軟件分別支持Autodesk AutoCAD 2002～2011平臺和CIVIL 3D 2009\2010平臺

功能介紹

一、繪圖環境設置

軟件提供方便靈活的繪圖環境設置，包括繪圖比例、軟件圖層及相關屬性、文字高度、標注位數、坐標關系等設置，還包括坐標網格繪制、圖框繪制、指北針繪制和風玫瑰繪制工具，另外還可以針對不同圖紙類型設置相應的圖紙內容，方便出圖。

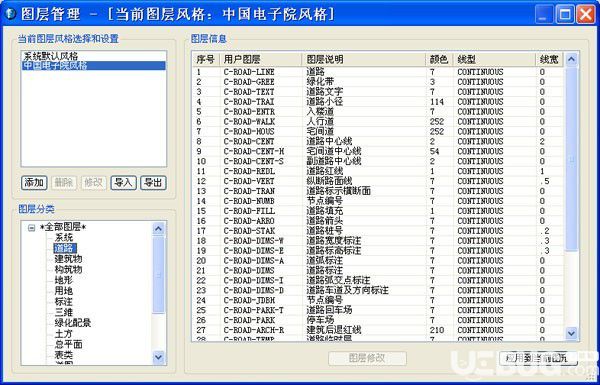

圖層設置

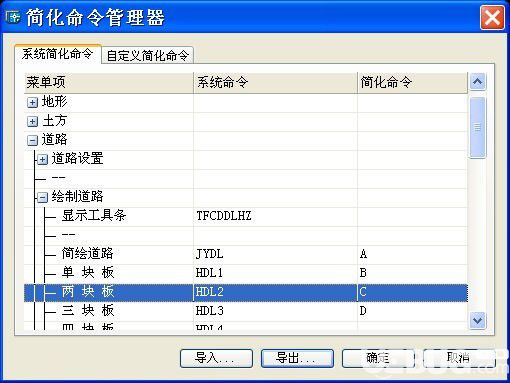

命令簡化

二、地形

快速識別、定義自然等高線;處理由離散點形成的地形數據，自動識別和轉換圖上的標高文本數據，外部地形數據文件自動導入，利用自然標高數據自動生成方形網格和三角網格曲面、三維地形模型，計算單點標高，生成等高線，繪制任意地形斷面圖。依托Civil 3D的真三維平臺，加上符合國內設計習慣的操作和表達方式，在地形數據基礎上，還可以進行各種數據分析，生成分析效果圖并提供分析數據，供后期進行場地利用做參考。

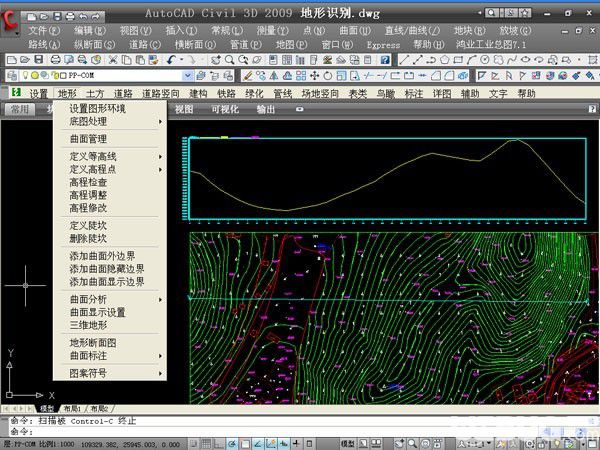

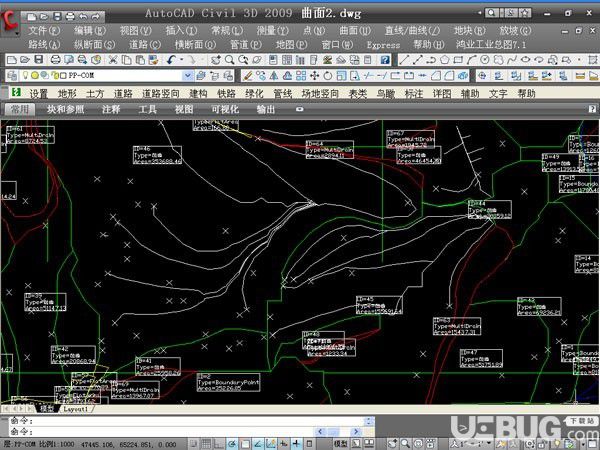

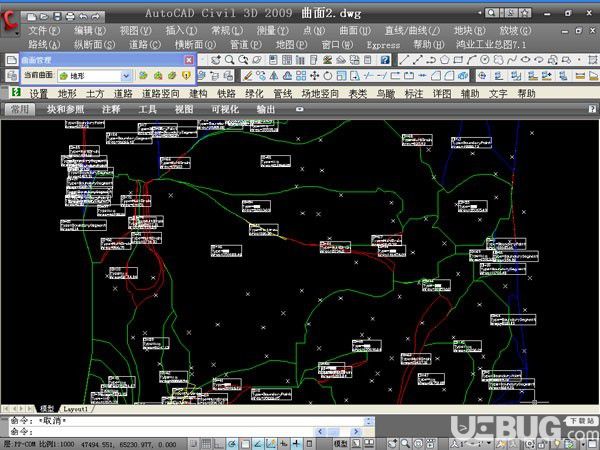

地形識別

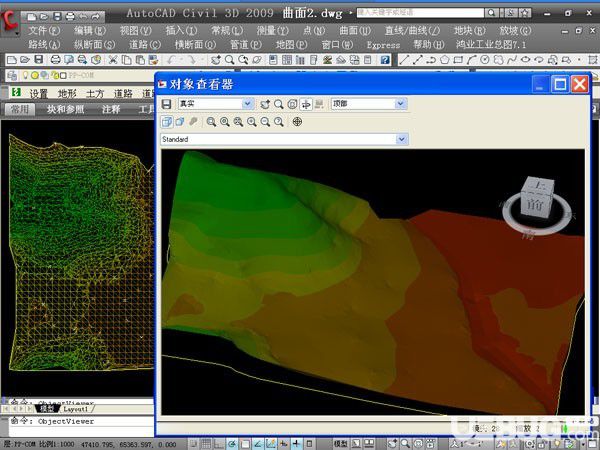

三維地形

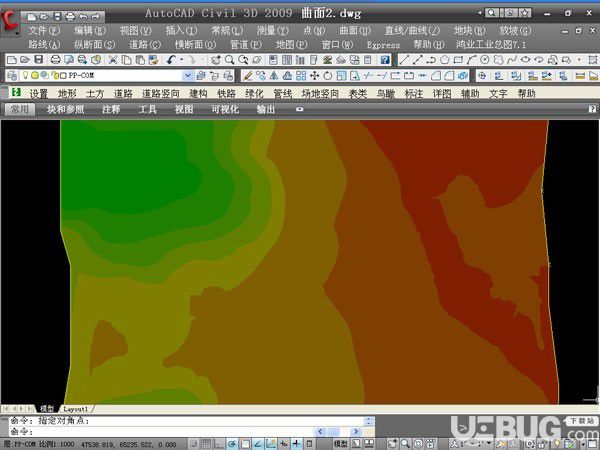

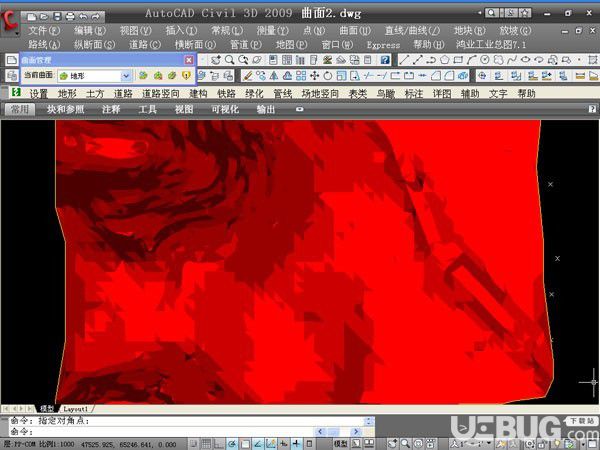

高程分析

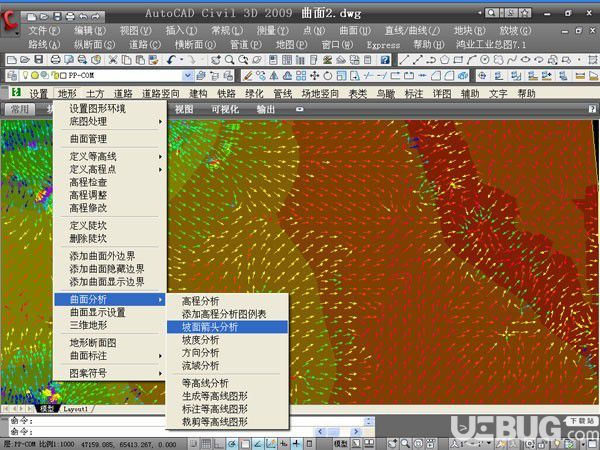

坡向分析

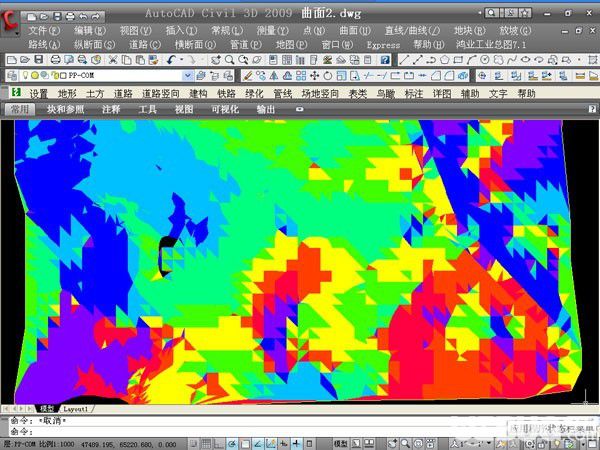

坡度分析

流域分析

徑流分析

方向分析

三、土方

根據地形選用網格法或斷面法進行土方計算和優化計算，同一圖中可設多個網格體系，自動提取各網格交點自然標高和設計標高，同時也可根據要求定義場地內任意點的設計高程，自動計算并統計、標注區域及邊坡土方、標高，形成三維地形及繪制任意地形斷面，斷面圖動態設計，自動更新工程量表。

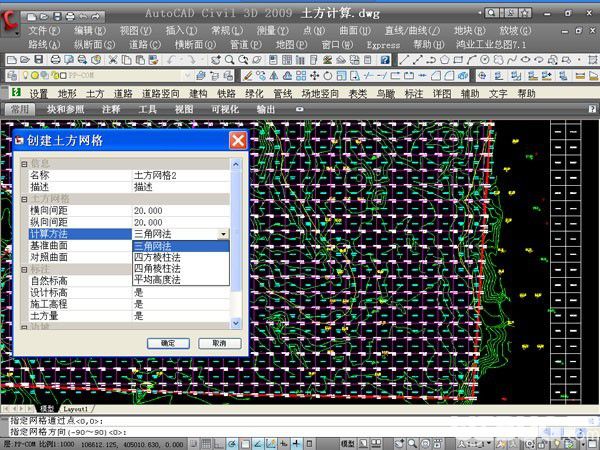

網格法土方

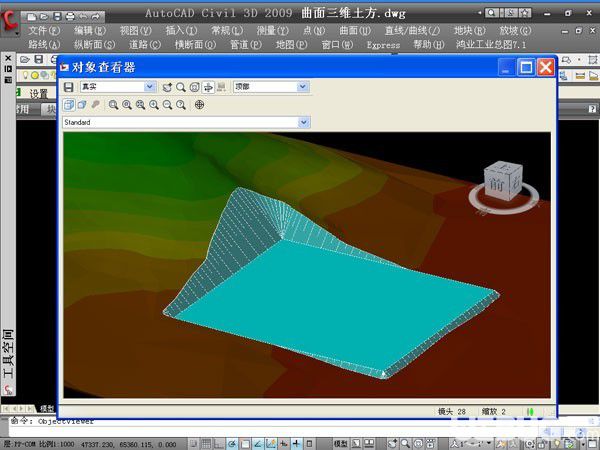

土方三維

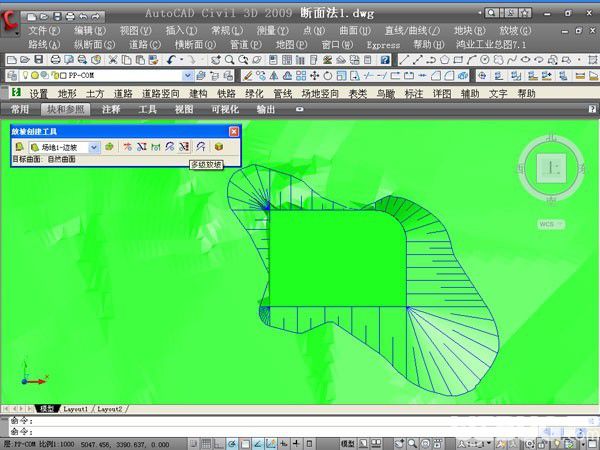

放坡

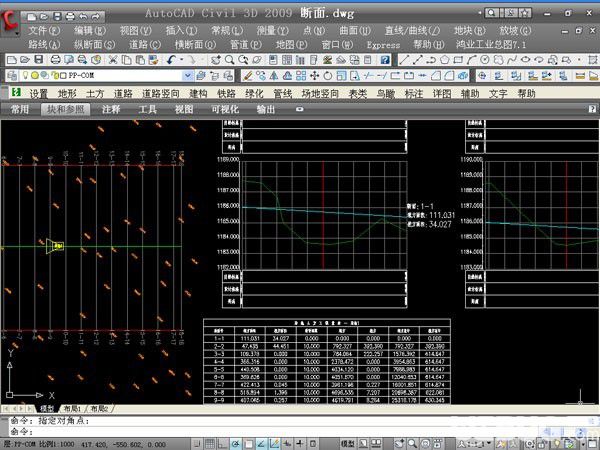

斷面法土方

四、道路

參數化繪制各類型道路，快速處理各種異型交叉口及弧線道路。方便且迅速修改已繪成道路的位置、板塊寬度、左右建筑紅線后退距離、道路名稱等參數。道路自動交叉處理，倒角、倒弧處理，倒角半徑修改，自動繪制、 編輯車港，喇叭口，道路中心環島，綠化帶等道路配套設施。

標高數據提取

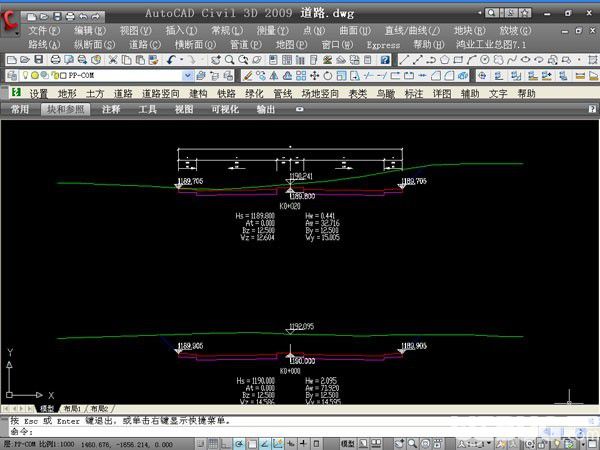

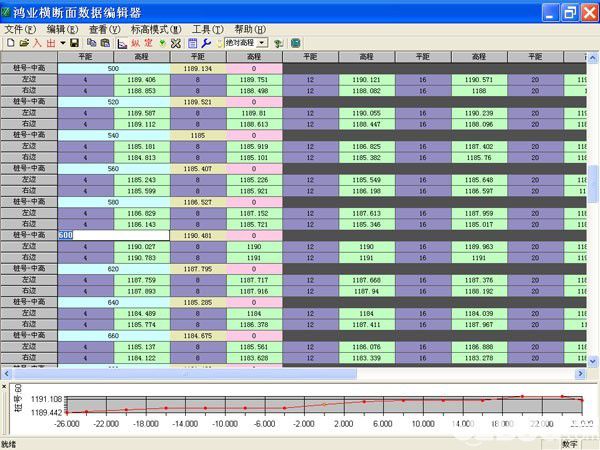

道路橫斷

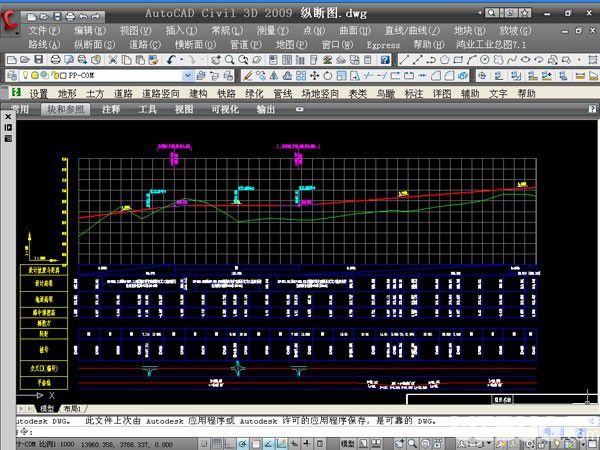

道路縱斷

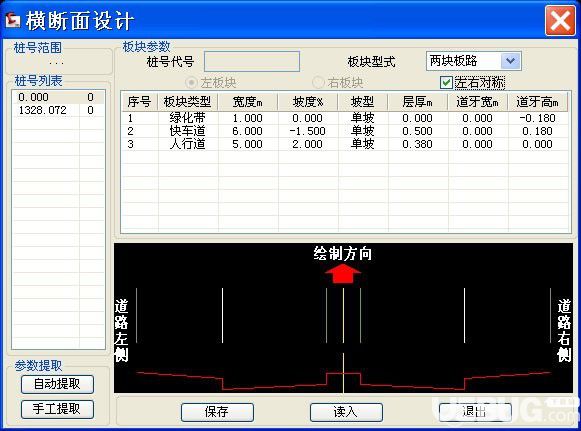

道路橫斷

五、豎向

對各種道路參數進行自動編輯、標注，快速形成道路系統分析圖，自動搜索并標注各控制點坐標和自然、設計標高，快速地定義道路樁號、道路標高，自動提取自然標高和設計標高，快速繪制橫、縱斷面圖，設計邊坡形式并自動計算道路土方工程量，自動繪制示坡線，并具備擋土護坡設計、自動沿道路布雨水口、雨水明溝計算等功能。在場地豎向布置方面可以自動計算并標注排水方向，自動生成設計等高線，方便地標注坡度等。

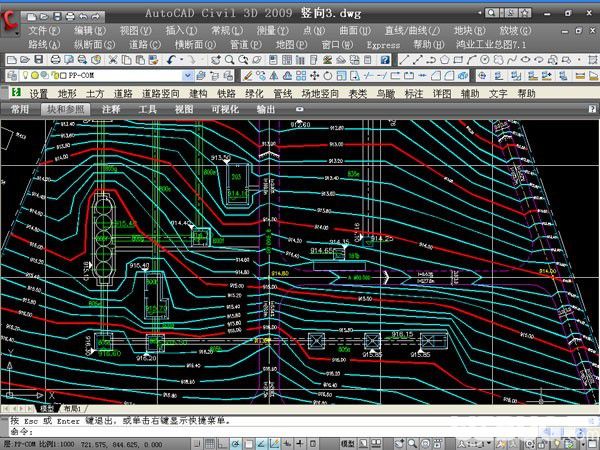

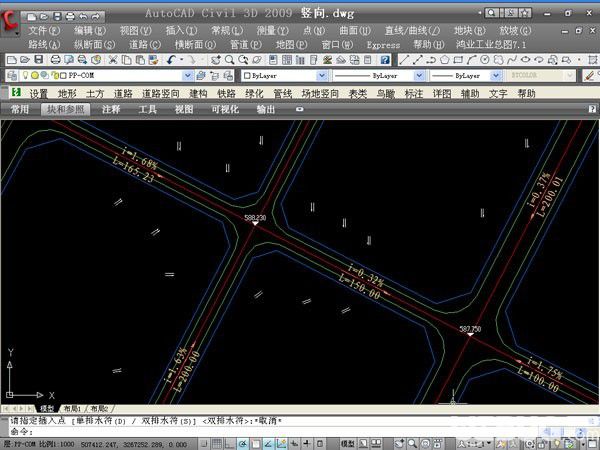

豎向布置圖

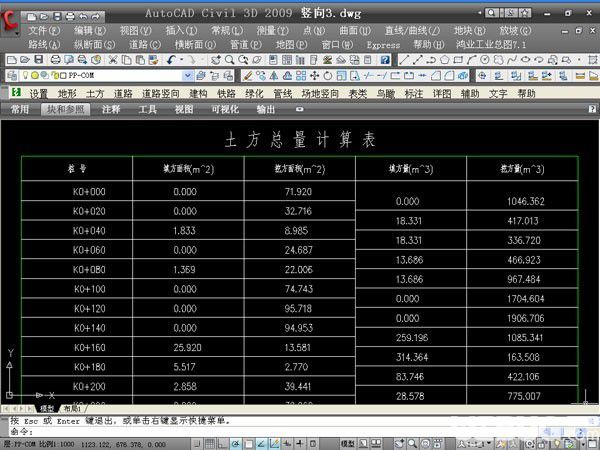

道路土方

在場地設計數據的基礎上，可進一步生成三維的設計地形圖，比如設計地形的等高線圖、設計地形的三維效果圖，并可以在設計地形的基礎上進行各種地形分析。

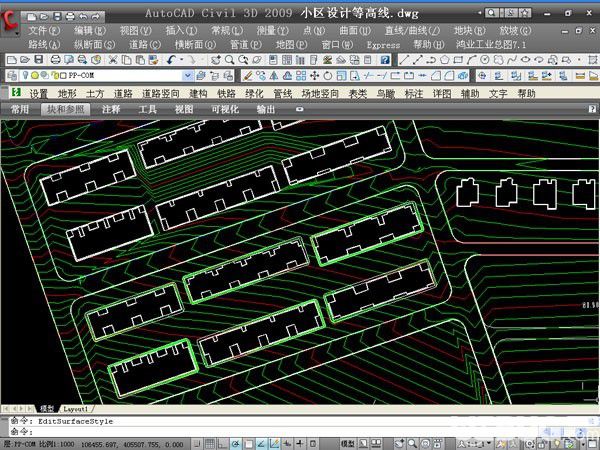

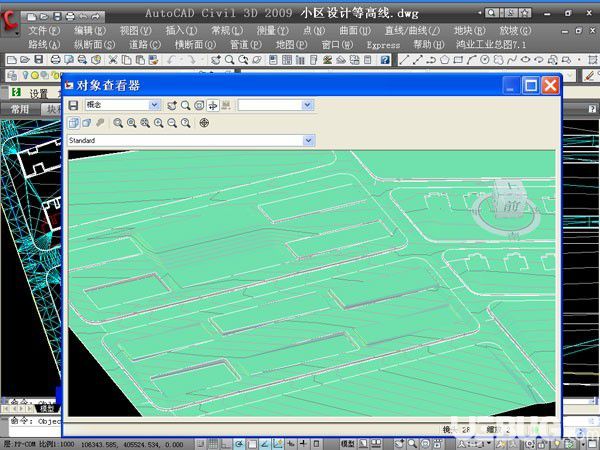

場地設計等高線

場地三維效果圖

六、工業建筑

按照工廠設計標準，繪制、定義各種類別的工業建筑，自動標注、統計建筑參數;并可繪制各種建筑設施、構筑物、臺階、水塔、堆場、煙囪、框架等;自動統計多種工業指標。

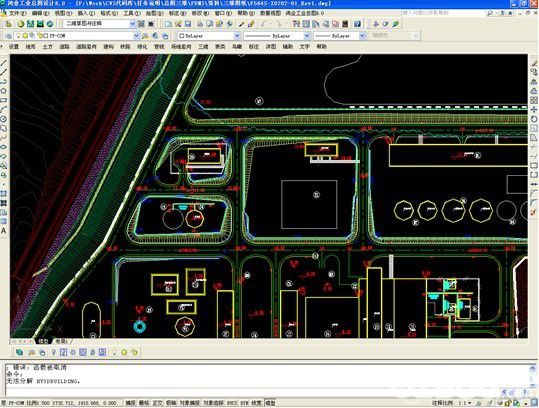

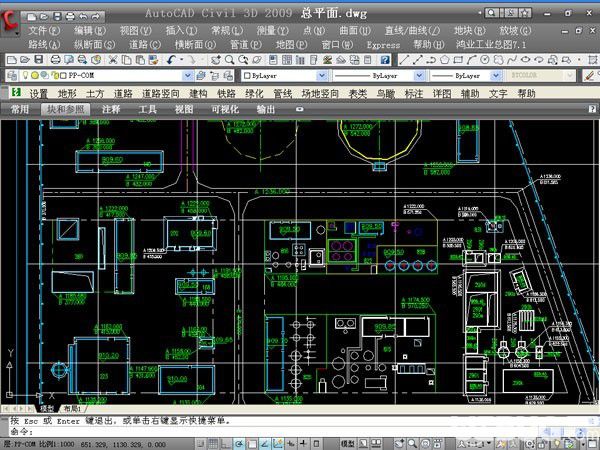

總平面圖

豎向設計

七、鐵路設計

標準軌和窄軌鐵路的線路布置、線路連接、股道定義、豎向設計以及各種鐵路設施的繪制，并在此基礎上自動生成鐵路縱斷面、股道表、道岔表、曲線表等。

八、管線綜合

快速的繪制、查詢編輯各種管線、管溝、管架、管枕等，自動進行管道空間碰撞間距檢查，對管線交叉點的 查詢和標注，自動繪制標示任意管線斷面圖。

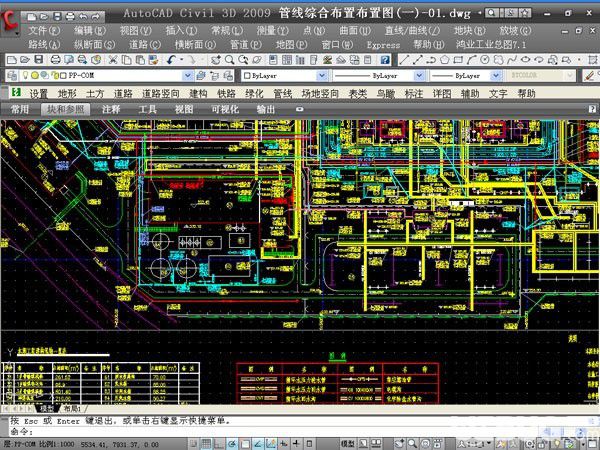

管線綜合-1

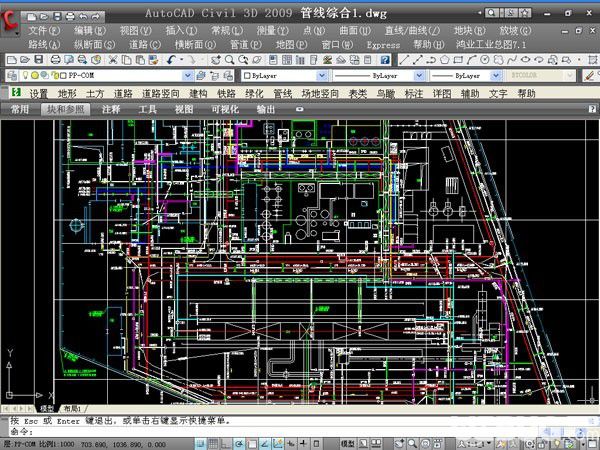

管線綜合-2

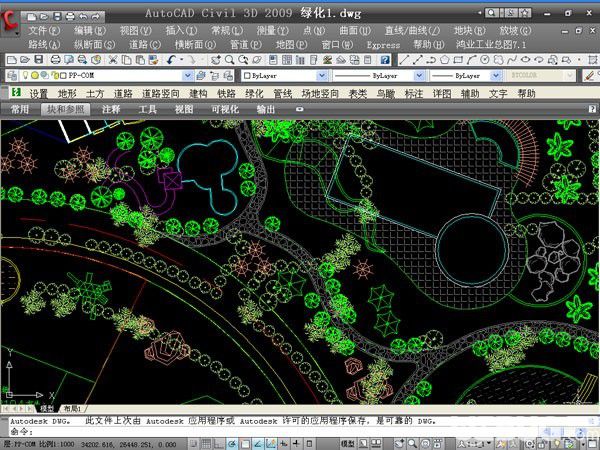

九、綠化配景

新增圖塊填充、光柵填充工具，滿足用戶更高要求。系統存有各種形式的園林小品圖庫、綠化植被等，自動分析全圖，進行道路兩旁樹木的布置，各種小路的繪制及其鋪裝，并備有大量鋪裝圖庫，各鋪裝磚的顏色自己設置，局部景觀處理等。

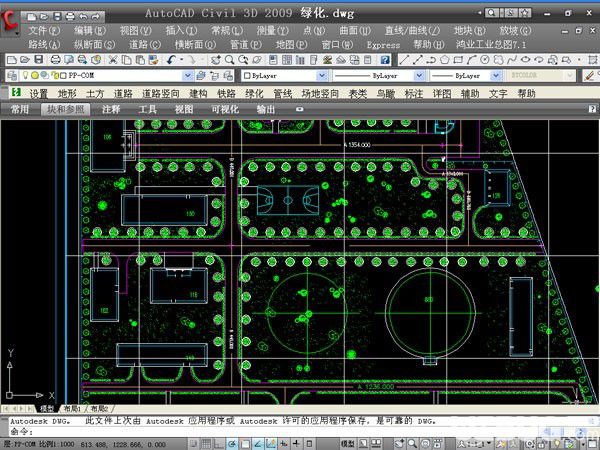

綠化配景

綠化配景

十、三維鳥瞰

可以快速實現樹、建筑物、地貌、道路等實體由二維到三維的自動轉換、生成任意角度的鳥瞰圖，直接進行三維真彩實體切換生成真實效果圖，可對門、窗、廊等進行細部處理，產生更為精細生動的效果。

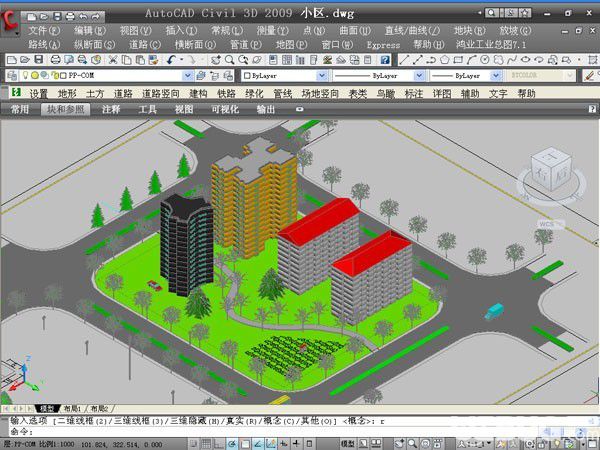

三維效果

三維建模

十一、三維設計

快速的進行場地三維設計，自動生成場地、道路、溝道、建構筑物、圍墻的三維模型，場地模型可以準確的反映出廠區的地表起伏，實現了三維場地模型與其他三維模型的銜接，能自動生成場地和道路銜接處的邊坡，還可以對生成的場地進行局部調整。

總平面圖

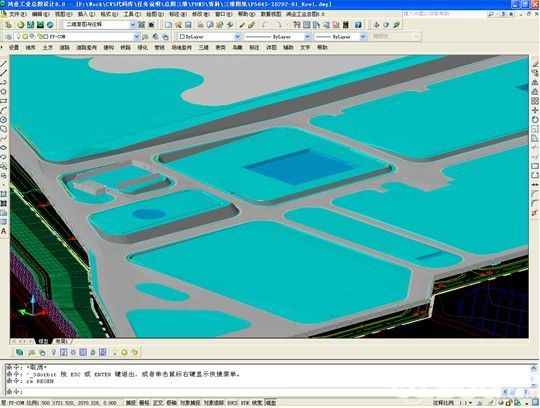

三維場地

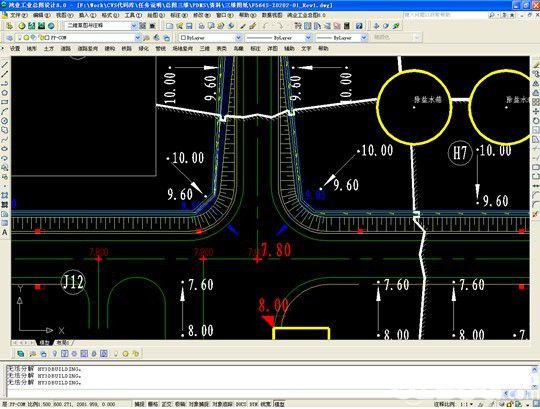

道路交叉口

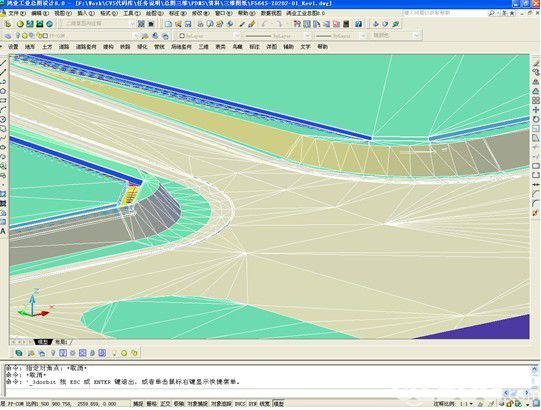

道路交叉口三維

十二、表類及其他

提供總圖專業數十種通用表格，表格項目可根據需要設置，自動統計出表。建立了大量的詳圖庫、資料庫、文字庫等，并且都可由用戶自行擴充;提供了功能齊全的文字菜單，使書寫、編輯的工作變得異常方便;另建立了圖層、管線、地塊等諸多方面的開放體系，借助這一體系用戶可方便地對本軟件系統設置修改，以更加貼近本單位的設計習慣。提供繪圖所需的實用工具集、規范檢測等。
