Logisim(電路設計模擬軟件)v2.7.1官方中文版

Logisim是一款用于教育的數字邏輯電路設計模擬軟件，計算機硬件系統設計程序，簡單的工具欄界面和模擬的電路構建，使用簡單、便于學習，擁有最基本的概念與邏輯電路!

功能介紹

它是免費的! (Logisim開源( GPL ))。

它運行在任何機支持Java 5或更高; 特殊MacOS X和Windows版本被釋放。 的對學生有一個跨平臺的自然是重要的各種各樣的家庭/宿舍電腦系統。

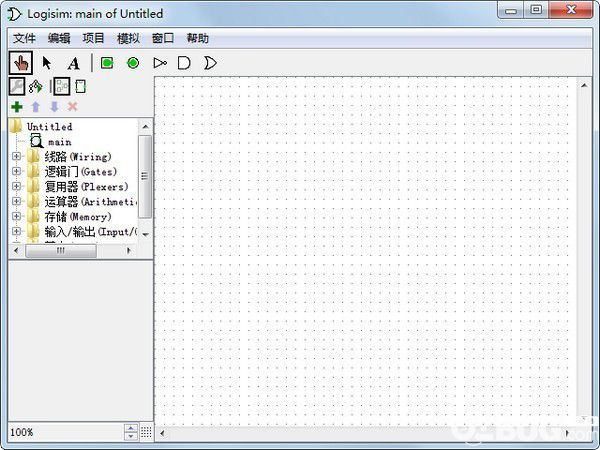

畫界面是基于一個直觀的工具欄。 彩色電線幫助模擬和調試電路。

自動布線工具繪制橫向和縱向的電線, 和其他電線連接組件。 很容易畫 電路!

完成電路可以保存到一個文件中,出口到一個gif文件, 或印在一臺打印機。

電路布局可以用作“子電路” 電路,使層次電路設計。

包括電路組件包括輸入和輸出,蓋茨, 多路復用器、算術電路、拖鞋和RAM內存。

包括“組合分析”模塊允許 之間的轉換電路、真值表、邏輯 表達式。

使用方法

Logisim怎么用

點擊工具檔中的"線工具Wire tool"按扭. 點擊并拖動，使輸入針和與門的左端相連. 由于只能畫水平和垂直線，這可能需要幾步完成. 畫一條水平線, 放開鼠標按扭, 然后從端點開始按下并垂直拖動線. 可以把線連接到AND門左邊的任何一個引腳. 重復同樣的過程連接AND門的輸出(右邊)到LED.

注意事項

本版本基于JAVA框架運行，需要java運行環境的支持;

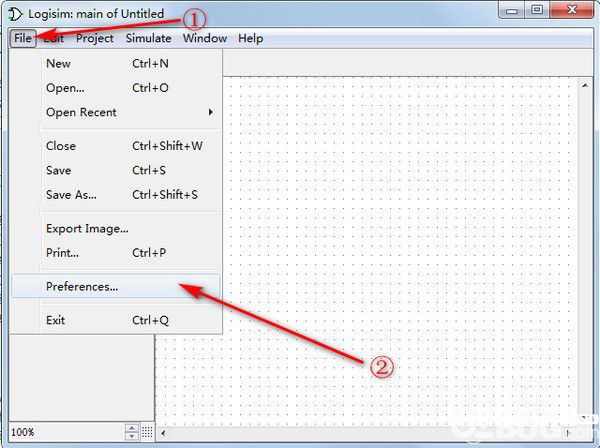

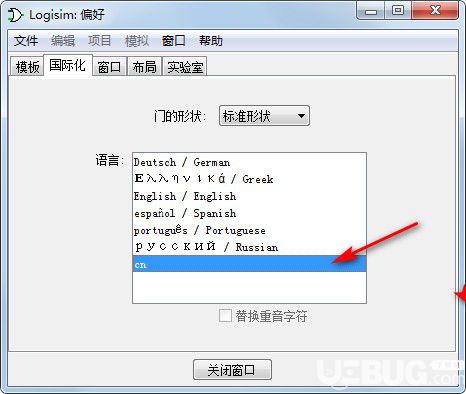

解壓后雙擊“logisim-2.7.1cn.jar”，即是中文漢化版;雙擊“logisim-win-2.7.1.exe”即為英文版。從菜單File--Preferences中選擇CN/CN即是漢化版。
