Excel坐標繪圖軟件v1.0官方版

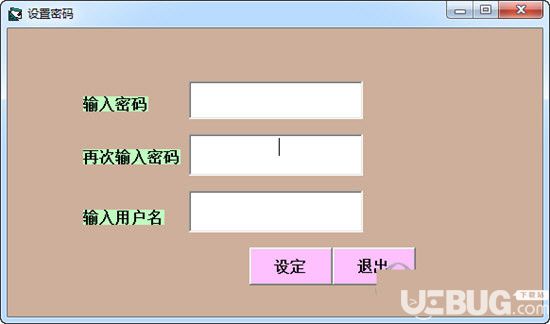

Excel坐標繪圖軟件是一款專為CAD新手制作的坐標繪圖軟件，軟件以excel為基礎，只需要簡單的輸入坐標數據，就可以自動生成坐標圖，完全不需要CAD的基礎，不管是縱斷面，還是橫斷面都可以繪制出來，同時，還可以計算斷面的工程量。

【功能特性】

1、繪制縱斷面圖：能夠根據工程需要繪制縱斷面剖面圖。

2、繪制橫斷面圖：可一次繪制多個橫斷面圖，整個工程的橫斷面圖可一次全部成圖。

3、工程量計算：根據繪制出的斷面圖統計計算斷面圖中各層的工程量。

【使用方法】

一、繪制縱斷面圖

1、打開“縱斷面圖”表。

2、按表中位置在B列第一行輸入出圖縱向比例，在D列第一行輸入出圖橫向比例。

3、從第3行開始輸入繪圖參數，其中第一列輸入點編號，第二列輸入位置說明，如不需要說明的位置不需輸入。第三列輸入測量樁號(里程)，以米為單位。第四列及以后各列分別輸入對應樁號各斷面線高程，每條斷面線各點高程輸入在同一列中。

4、第四列及以后各列的第2行輸入各斷面線的名稱，例如：“設計頂高程”“實測頂高程”等。

5、點擊“畫縱斷面圖”按鈕，系統即開始啟動CAD繪制縱斷面圖。

二、繪制橫斷面圖

1、打開“橫斷面”表

2、按表中位置在B列第一行輸入出圖縱向比例，在D列第一行輸入出圖橫向比例。

3、從第3行開始輸入繪圖參數，其中第一列輸入圖名，第三列輸入繪圖參數坐標名稱“橫”或“縱”注意：先輸橫坐標，后輸縱坐標。第二列在“橫”坐標對應行輸入層位名稱(如：“土方開挖”)，在“縱”坐標對應行點擊選擇層位的巖性名稱(如：灰?guī)r、粘土等)，系統根據選定巖性名稱在繪圖時進行填充。第四列及以后分別輸入斷面線橫縱坐標，每條斷面線各點橫坐標輸入在同一行中，縱坐標輸入在下一行中。一條斷面線坐標輸完后另取一行，同樣輸入坐標參數。注意：輸入?yún)?shù)時從斷面左邊開始依次輸入，其中橫坐標在中心線左邊為負，右邊為正。

4、同一斷面的各條斷面線參數輸入完后，在下一行的第二列輸入文字“樁號”，第三列輸入里程數據，如：“1+200.5”。第四列輸入樁位高程。

5、同樣另取一行輸入下一斷面圖參數。

6、點擊“畫橫斷面圖”按鈕，系統即開始啟動CAD繪制橫斷面圖。

7、橫斷面圖繪制完成后可在“工程量表”中查看各層面斷面面積及工程量匯總。

8、可以在“橫斷面”表中輸入若干斷面的參數，斷面?zhèn)€數不限，系統一次繪制所有斷面圖圖紙，一個斷面為一張圖紙。

三、打印

生成的圖紙可在CAD中打開后進行修改、打印。
