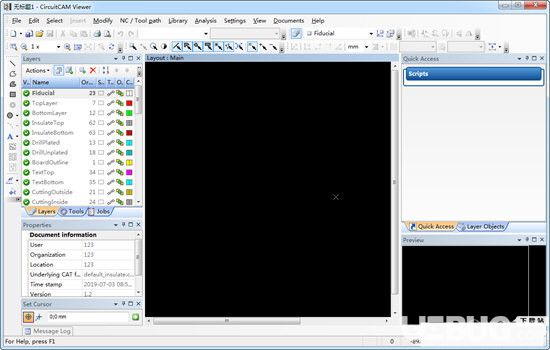

CircuitCAM(PCB設計軟件)v7.5.1.2504免費版

CircuitCAM是一款專門用于PCB設計的軟件。有了它，您可以檢查您的設計是否有錯誤，并且所有符號部分都可用。同時，NC工具路徑可以定制，以滿足機器的特定需求。

【功能特點】

1.常規 - 查看器增強功能

Viewer的新功能和所有其他變體：

選擇大于或小于給定值的圖形對象。這可以與其他選擇過濾器組合，例如圖層或?qū)ο箢?lèi)型。

放大和縮小現在以實際光標位置為中心。

使用ALT +鼠標右鍵進行平移。

未在屬性對話框中選擇CAM格式的版本號。 CAM格式的實際版本是1.1。

支持HP-GL筆寬(PW)命令

自動為新創建的圖層指定顏色

預覽/世界視圖：放大大型布局時，跟蹤當前的全球位置通常并不容易。世界觀將永遠告訴你你在哪里。否則，當選擇庫視圖中的工具或工具視圖中的工具時，將顯示所選元素的預覽。

2，基本變種

與之前的Lite和PCB變體類似

用于創建基礎材料和夾具孔的新對話框

優化工具路徑生成以隔離作業

更新了組合和組合的面要素。用戶現在可以定義要組合的路徑之間的最小間隙。最后，給出了結果的統計數據。

在上下文菜單中添加了路徑操作操作符(移動，添加，刪除，剪切...)

刀具補償功能可用作單獨的低級CAM操作

所有圖層和所有可見圖層的導出任務的擴展圖層選擇(v 7.0.1)

修復了HP-GL和DXF導出的小問題

刀具補償：計算給定邊界曲線的偏移曲線

在長時間運行的計算中取消按鈕和進度條

改進了手動控制和編輯刀具路徑順序(順序)

3.標準變體

與以前的PCB變體類似，但現在具有激光絕緣和填充支持

使用可變工具寬度命令導出到HP-GL，以驅動具有給定范圍內的可變激光孔徑的激光機。

更新了壓縮和捆綁的ODB ++文件的導入(tar，格式，擴展名* .tgz)

使用幾何引擎自定義批處理作業功能

導出到Postscript(v 7.0.1)

4，Pro Variant的具體功能

與之前的Laser變體類似

GMC庫現在與腳本的通用庫功能集成在一起

識別包后，可以自動插入相關的優化占用空間以替換原始占地面積。

庫可以由網絡驅動器上的多個用戶共享

以可配置的CSV(逗號分隔值)格式導出布局實例

數據包識別：實際用于識別的包和類型信息獨立于庫文件存儲。

庫：統計對話框，顯示每種類型和類別的對象數

通過GMC從腳印創建足跡

增強的屬性視圖，用于顯示有關所選布局或布局實例的信息

【軟件特色】

1、檢查布局?jǐn)?shù)據，包括設計規則檢查

2、創建面板和電鍍框架

3、照片繪圖儀的數據準備

4、傳統的銑削和鉆孔(輪廓銑削)，包括刀具路徑的優化

5、絕緣銑削用于原型制作

6、激光切割，鉆孔和結構化，包括激光束校正和光學掃描儀

7、SMT模板和SMT焊盤優化

8、使用庫進行包裝和包裝識別

9、用于各種自定義請求的通用幾何數據引擎。
