DCircuit Lab(電路仿真軟件)v1.2 Mac版

DCircuit Lab是Mac電腦上的一款模擬組合和順序數字電路的工具。DCircuit Lab可以用兩種方式對電路進行仿真。

軟件特色

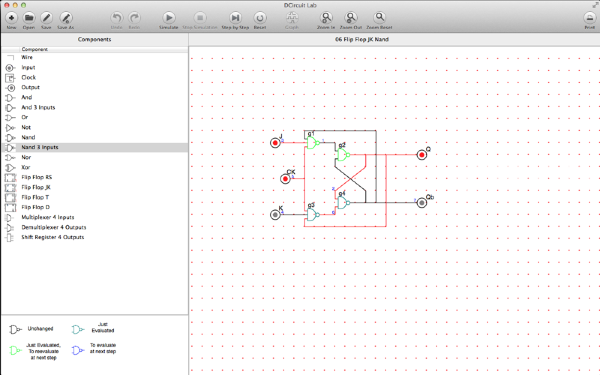

單步：所有的輸出值同時進行評估。逐級評估：對輸出和門進行逐級評估。這顯示了每個門的輸出如何變化以及變化如何在電路中傳播。這個功能對于理解復雜的電路行為是非常有用的。

在模擬步驟結束時，每個門可能會有不同的顏色：

* 黑色：在剛剛結束的模擬步驟中，門的輸出沒有變化。

* 深綠色：在剛剛結束的模擬步驟中評估了門的輸出。

* 淺綠色：在剛剛結束的模擬步驟中評估了門的輸出，在下一個模擬步驟中需要再次評估門的輸出。

* 藍色：需要在下一個模擬步驟中對門進行評估。

仿真結束后，每根線的顏色對應于自身所帶的數字值：紅色代表1，灰色代表0，淺灰色代表未定義值。

如果電路中包含時鐘輸入，它的模擬是動態的。這意味著輸出會隨著時鐘的變化而相應變化。在這個動態模擬過程中，用戶可以改變輸入值來研究電路的行為。一旦仿真停止，就可以得到一個電路時序圖。
