Saleae logic(邏輯分析儀軟件)v1.2.17官方版

Saleae邏輯分析儀應用是用于分析單片機、ARM、FPGA利器，該軟件為Saleae邏輯分析儀的必備應用軟件，沒有或是丟失軟件的朋友們歡迎下載。

基本簡介：

邏輯分析儀是一種類似于示波器的波形測試設備，它通過采集指定的信號，并通過圖形或者數據統計化的方式展示給開發人員，開發人員通過這些圖形化時序信號按照協議來分析硬件或者軟件中的錯誤。邏輯分析儀是設計中不可缺少的設備，通過它，可以迅速定位錯誤，發現并解決問題，達到事半功倍的效果，尤其在分析時序，比如 1wire、I2C、UART、SPI、CAN 等數據的時候，應用邏輯分析儀解決問題非常快速，該軟件為邏輯分析儀的應用軟件。

使用方法：

軟件安裝完成后就可以插入硬件了，插上硬件后，會自動提示發現新硬件，然后出現一個對話框

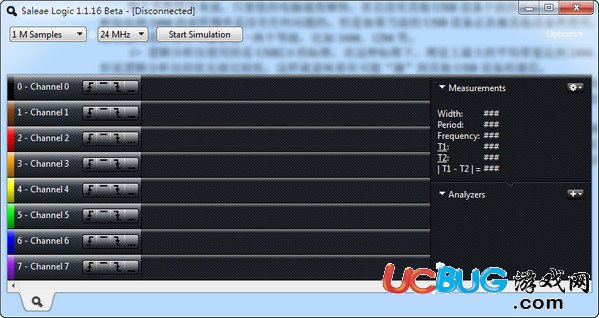

直接“點自動安裝軟件(推薦)”就可以了，安裝完后，剛才的那個 Disconnected 會自動變化成為 Connect，并且 start simulation 會自動變化成 start，這樣就是和實際硬件連接起來了，下邊我們就可以用來測量實際波形了，并且可以在圖示位置設置通道名字，采樣深度，采樣頻率等等參數。
邏輯分析儀里邊有 2 個非常重要的參數，就是采樣深度和采樣頻率。大家可以看到在這個軟件中，有 兩 個 可 以 選 擇 數 字 大 小 的 地 方 ， 第 一 個 就 是 采 樣 深 度 ， 第 二 個 是 采 樣 頻 率前邊那個 5M 代表我們從開始采集，一共采集到 5Mbit 個數據他就自動停止了，后邊的 2M 代表我們 1s 鐘可以采集 2M 個 bit 位的數據，那么這么算下來，我們這樣設置，可以采集 2.5s 的數據。對于 saleae 邏輯分析儀的強悍之處在于，他把采集到的數據通過 USB 高速通信實時的發送給了電腦，所以采樣深度取決于我們電腦的內存，可以上到幾個 G，也就是說，如果我們設置了 1G 的采樣深度，采樣頻率是 1M，那么我們就可以采集近 17 分鐘的數據保存下來慢慢分析，這對于大家分析一些芯片的數據信息非常有用。
觸發設置觸發設置是為了方便大家在使用時，從有用信號開始發送的時候再采集，這樣就可以避免剛開始采集了大量的無用信號。在這里，你用哪個通道做觸發就設置哪個通道，可以分別設置上升沿開始采集數據，或者下降沿開始采集數據，或者高低電平開始采集數據。默認是不設置觸發，點了 start 后，就會自動開始進行數據采集，一直采集到設置的采樣深度完成后自動停止。那下邊我們就可以正式采集一組數據進行觀察了！
這里我們只是簡單的介紹一下，具體的操作使用方法已經包含在下載包之中，還是不了解的朋友們可以仔細閱讀應用手冊，里面教程通過圖文并茂的方式來講解saleae的用途和實際使用方法。
