PI Expert Suite是一款專業強大的開關電源設計軟件，內置Power Integrations所有電源產品的數據信息，提供構建和測試工作原型所需的所有必要信息，包括內容全面的變壓器構造報告、電氣及機械結構圖、繞制說明、物料清單、電路板布局建議，可以根據用戶的規格參數自動生成電源轉換方案，從而大大可簡化基于PI產品的離線式電源和DC-DC轉換器的設計過程。
包含組件：
PI Expert：是自動化的圖形用戶界面(GUI)程序，它可以根據用戶的電源規格參數，自動生成圍繞Power Integrations某一IC產品系列的電源轉換方案。PI Expert可提供構建和測試工作原型所需的所有必要信息。這些信息包括完整的交互式電路原理圖、物料清單(BOM)、電路板布局建議以及詳細的電氣參數表。PI Expert還可提供完整的變壓器設計，包括磁芯尺寸、線圈圈數、適當?shù)木€材規格以及每個繞組所用的并繞線數。此外，還可生成詳細的繞組機械裝配說明。該程序可以將設計時間從數天縮短至幾分鐘。

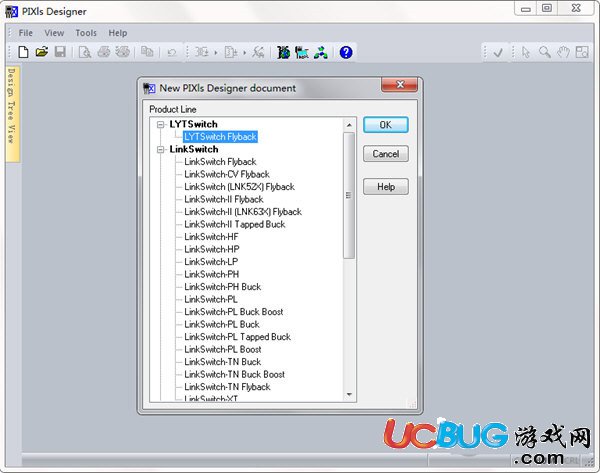

PI Xls Designer：PI Xls Designer是基于設計表格的應用程序，能讓電源設計師在設計過程中獲得更多的控制。同時，也提供包括詳細的繞組機械裝配說明在內的變壓器構建支持。PI Xls Designer根據您提供的有關輸入、輸出以及其他所有必需的設計規格來執行所有必要的計算，以設計和評估采用Power Integrations的IC的電源轉換方案。
PI Viewer：該工具可查看用舊版PI Expert創建的設計文件。
使用教程：
第一步：選擇電路形式(反激)選擇芯片，選擇LinkSwitch™-PL，看圖
第二步：先擇輸出電源類型，這里選AC195-265V。
第三步：輸入要輸出的幾組電壓和電流，我這里要準備做一個24V的恒流0.7A的LED驅動電路，可以是1串6個恒流700毫安的LED燈珠。功率16.8W
第四步：輸入設計方案名稱。
第五步，選擇優化方案，一般選默認的第一個，再點完成，就OK了。
軟件通過幾秒鐘計算，就完成全部設計工作。
